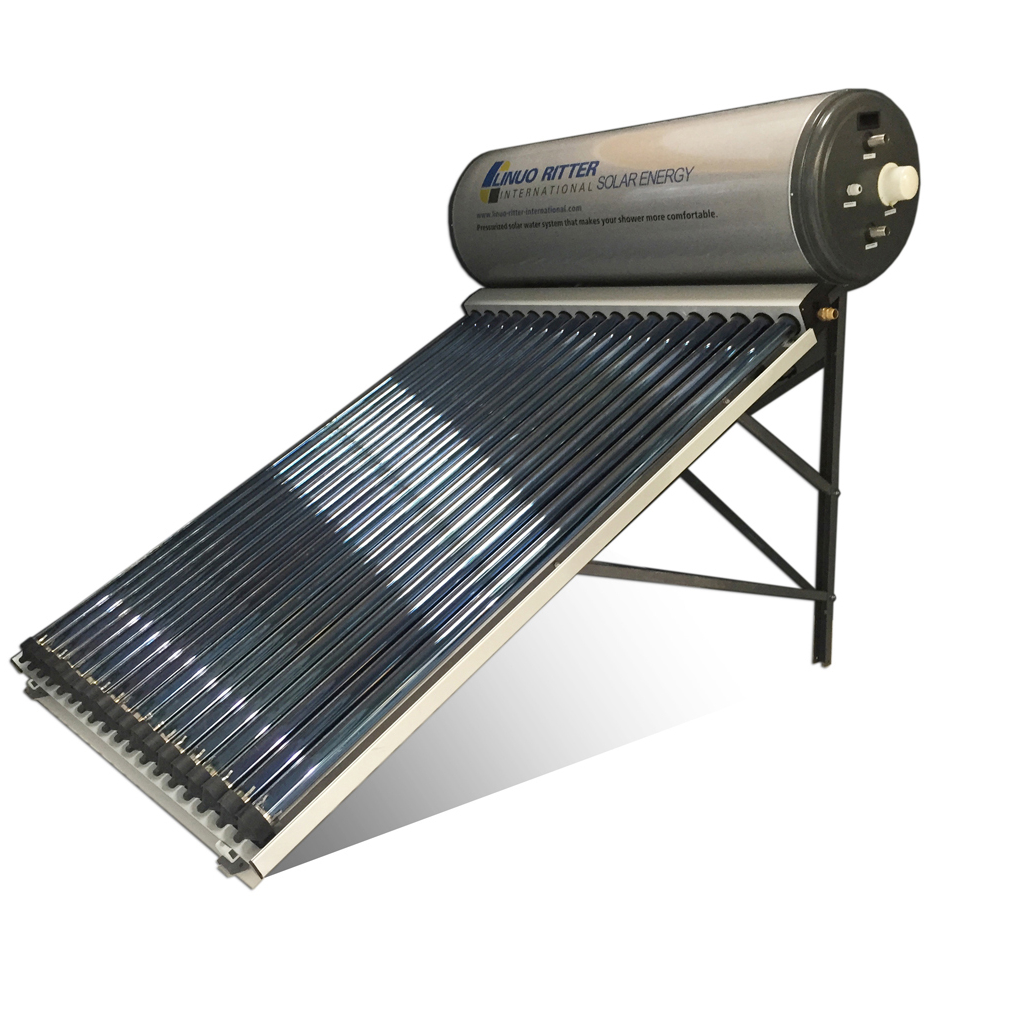

Zur Warmwasserbereitung, erhältlich mit 150-l-, 200-l- und 300-l-Tank.
Lieferumfang: Tank, Alu-Halterungen, Heatpipe-Kollektor.
Montagearten: Schrägdach, Flachdach.
Einfache Installation, niedrige Wartungskosten und elegantes Aussehen.
Der Wassertank kann sowohl mit einer flachen als auch mit einer geneigten Halterung kombiniert werden.
Gebäudeintegrierte solare Warmwasseranwendung mit flexiblem Speichersystem.
Produkteigenschaften
Schneller Anlagenstart, hohe Energieausbeute und geringe Wärmeverluste.
Hochwertiger Edelstahl im Innentank zur dauerhaften Aufrechterhaltung einer guten Wasserqualität.
Der Innentank ist für Hochdruckbedingungen geeignet.
Zur Warmwasserbereitung, erhältlich mit 150-l-, 200-l- und 300-l-Tank.
Lieferumfang: Tank, Alu-Halterungen, Heatpipe-Kollektor.
Montagearten: Schrägdach, Flachdach.
Einfache Installation, niedrige Wartungskosten und elegantes Aussehen.
Der Wassertank kann sowohl mit einer flachen als auch mit einer geneigten Halterung kombiniert werden.
Gebäudeintegrierte solare Warmwasseranwendung mit flexiblem Speichersystem.
Produkteigenschaften
Schneller Anlagenstart, hohe Energieausbeute und geringe Wärmeverluste.
Hochwertiger Edelstahl im Innentank zur dauerhaften Aufrechterhaltung einer guten Wasserqualität.
Der Innentank ist für Hochdruckbedingungen geeignet.
Serie | 80L | 150L | 200L | 300L | |||||||||||||||||
Seriennummer | PS-80L | PS-150L | PS-200L | PS-300L | |||||||||||||||||
Allgemeine Information | Tatsächliche Tankkapazität | L | 78 | 148 | 195 | 295 | |||||||||||||||
Nennbetriebsdruck | Mpa | 0.6 | |||||||||||||||||||
Bruttofläche | m2 | 1.282 | 2.708 | 3.567 | 5.416 | ||||||||||||||||
Blendenbereich | m2 | 1.015 | 1.821 | 2.429 | 3.642 | ||||||||||||||||
Abmessungen (L x B x H) | mm | 890x1875x1555 | 1465 x 1875 x 1555 | 1940 x 1875 x 1555 | 2836 x 1875 x 1555 | ||||||||||||||||
Wassertank | Tankabmessungen | mm | φ480 x 840 | φ480 x 1460 | φ480 x 1830 | φ480 x 2690 | |||||||||||||||
Abmessungen des Tankpakets | mm | 1045 x 575 x 555 | 1665 x 575 x 555 | 2035 x 575 x 555 | 2925 x 575 x 555 | ||||||||||||||||
Gewicht | kg | 20 | 38 | 46 | 64 | ||||||||||||||||
Innenbehälter | Material | Edelstahl SUS304-2B | |||||||||||||||||||
Durchmesser / Dicke | mm | φ385 / 1,2 | |||||||||||||||||||
Äußerer Tank | Material | Silbergrau lackierter Stahl | |||||||||||||||||||
Durchmesser / Dicke | mm | φ480 / 0,4 | |||||||||||||||||||
Seitenabdeckung | Grau lackierter Stahl | ||||||||||||||||||||
Isolierung | Materialstärke | mm | Polyurethan / 47,5 | ||||||||||||||||||
Collector | Kollektortyp | R1810-58-75 | R1818-58-75 | R1824-58-75 | R1818-58-75 x 2 | ||||||||||||||||
Sammlergewicht | 34 | 58 | 81 | 116 | |||||||||||||||||
Rohr | Nummer | Stck | 10 | 18 | 24 | 36 | |||||||||||||||
Art der Röhren | φ58 x 1800 mm Vakuumröhre und Wärmerohr | ||||||||||||||||||||
Abmessungen des Rohrpakets | mm | 1970 x 330 x 165 | Lieferung im vormontierten Kollektor | ||||||||||||||||||
Halterung | Materialstärke | mm | Verzinktes Blech / 1,5 mm | ||||||||||||||||||
Farbe | Grau | ||||||||||||||||||||
Neigung | Grad | 30° | |||||||||||||||||||
Gewicht | kg | 12 | 20 | 22 | 32 | ||||||||||||||||
Andere Teile | TV-Ventil Temp./ Druck | °C/MPa | 85 / 0,6 | ||||||||||||||||||
Elektroheizung | W | 800 | 1500 | 1500 | 1500 |
