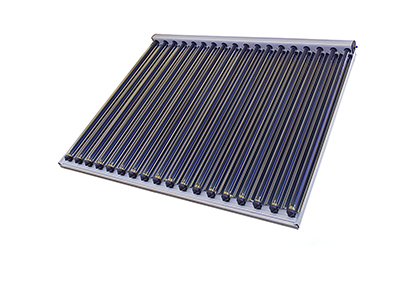

Evakuierte Heatpipe-Technologie
1. Vakuumröhren, die auf dem Thermoskannenprinzip basieren und aus zwei konzentrischen Glasröhren und einem evakuierten Spalt zur Vermeidung von Wärmeverlusten bestehen.
2. Hochselektive Absorberschicht auf den inneren Glasröhren (AI/ALN), die eine optimale Energieausbeute ermöglicht.
3. Aluminium-Wärmeübertragungsplatte für ein optimales Wärmeübertragungsmediumsystem.
4. Kupfer-Wärmerohre übertragen die entzogene Wärme effektiv.
5. Steinwolleisolierung mit Aluminiumkaschierung, um Wärmeverluste im Verteiler zu verhindern.
6. Klemmringverschraubung (Ø 22 mm) für Vor- und Rücklauf, die eine sichere und einfach zu installierende Rohrverbindung ermöglichen.
7. Das gebräuchlichste Arbeitsmedium ist Wasser für Umgebungstemperaturen von - 30 °C bis zu einer Betriebstemperatur von 90 °C.
Heatpipes aus China
Die Vakuum-Wärmerohr-Technologie nutzt den maximalen Anteil der Sonneneinstrahlung bei minimalen Umgebungstemperaturen von -30 °C °C und maximale Betriebstemperaturen bis 90 °C.
Hauptvorteile:
- Hoher Kollektorwirkungsgrad bei mittlerer Temperatur, geeignet für druckbeaufschlagte und drucklose Solarthermieanwendungen.
- Aufgrund der schnellen Wärmeleitfähigkeit eignen sich Vakuum-Wärmerohrkollektoren für solarthermische Anwendungen in kühleren Gebieten mit niedrigen Umgebungstemperaturen.*
- Bekannte Unzerstörbarkeit der Vakuum-Wärmerohrkollektoren nach DIN EN 12975-2.
Empfohlene Anwendungsgebiete:
Warmwasserbereitung und Heizungsunterstützung.
*in Abhängigkeit vom jeweiligen Wärmeträgermedium.
Produkteigenschaften
1. Kurze Montagezeiten durch komplett vormontierte Kollektoren.
2. Überschaubare Modulgrößen für eine sehr hohe Leistung und eine schnelle und einfache Installation.
3. Hocheffiziente Wärmedämmung.
4. Vor- und Rücklaufleitungen können auf der linken oder rechten Seite des Verteilers befüllt werden.
5. Hohe Flexibilität durch unterschiedliche Breiten und Längen der Kollektoren.
6. Druckbeaufschlagter und druckloser Betrieb.
7. Jahreszeitenunabhängiger Betrieb je nach Wärmeträgermedium.
8. Schnelle Wärmeleitfähigkeit.
9. Hohe Energieausbeute und geringer Wärmeverlust durch das Hochvakuum der Vakuumröhren.
10. Betrieb bei minimalen Umgebungstemperaturen von -30 °C bis maximalen Betriebstemperaturen von 90 °C.
11. Zwei-Kreislauf-System zur konstanten Aufrechterhaltung einer guten Wasserqualität und zur Sicherstellung der Wasserversorgung an kalten Tagen durch das Frostschutzmedium im Solarzirkulationskreislauf und eine einfache Integration anderer Energiequellen.
Der CPC-Wärmerohr-Solarkollektor löst das Überhitzungsproblem mit einer Selbsttemperaturgrenze von 100 °C.
Der Kollektor ist für den kalten Bereich geeignet und kann bei einer minimalen Umgebungstemperatur von -35℃ betrieben werden.
Das Kondensationsende ist 24 mm statt 14 mm dick und wird in das 38 mm dicke horizontale Kupferrohr eingesetzt, um eine bessere Wärmeübertragungseffizienz und eine höhere Energieausbeute zu erreichen.
